Реверсивный рубильник «AISIKAI»
Описание

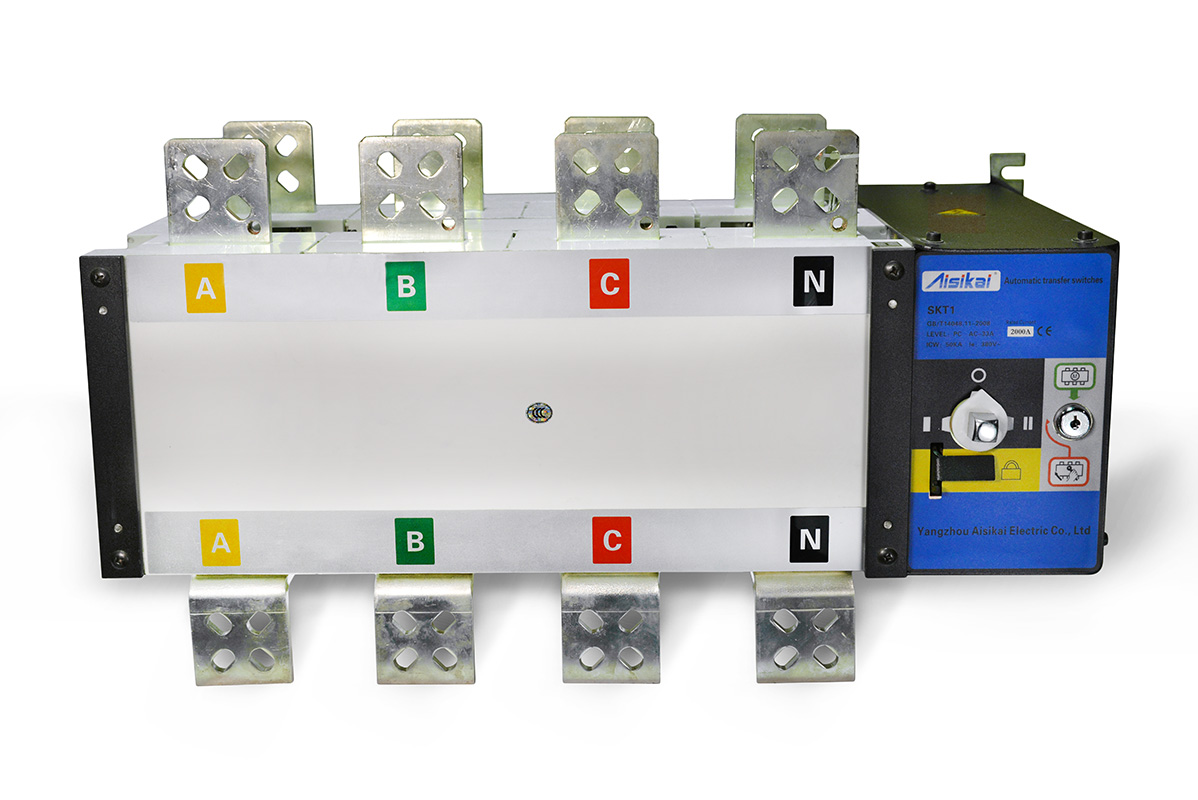

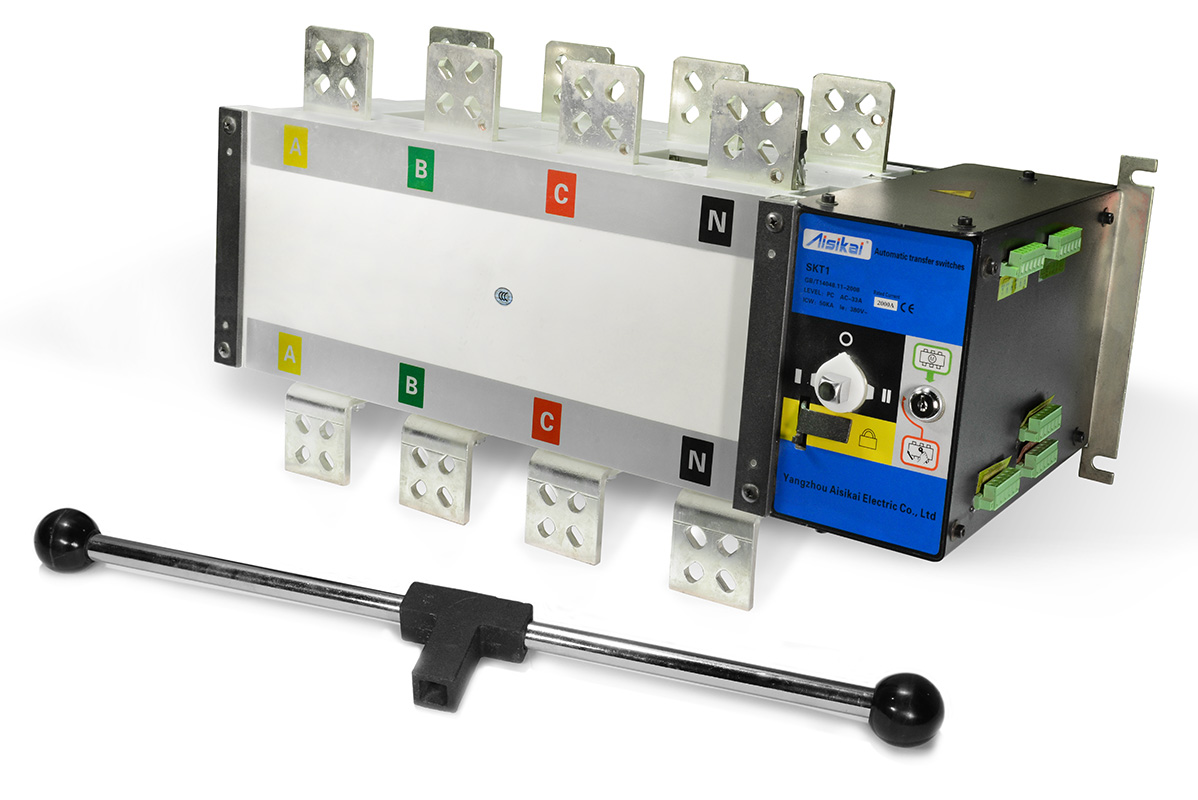

Реверсивный рубильник AISIKAI серии SKT – это интеллектуально-интегрированное изделие, которое обеспечивает безыскровое переключение нагрузки, полное отключение нагрузки (в «нулевом положении» рубильника). Он имеет большое расстояние между силовыми контактами, способен выдерживать экстремально высокое импульсное напряжение (8 кВ и более). Расположение контактов – двухрядное, с двойными контактами, благодаря этому обеспечивается компактность реверсивного рубильника, его высокий ресурс и малое искрообразование
Индикаторы
Реверсивный рубильник AISIKAI SKT1 оборудован светодиодными индикаторами, которые показывают подачу рабочих напряжений и статус реле ATS по следующей логике:
- индикаторы № 1 и № 4 горят, когда в подано рабочее питание от основного (сети) и резервного электростанция) источников питания,
- индикаторы №.2 и № 5 горят, показывая, что предохранители питания от основного (сети) и резервного электростанция) источников F1 и F2 исправны,
- индикатор № 3 горит, показывая, что реле управления от основного источника питания (сети) работает нормально (для AISIKAI 250А и менее эта индикатор горит, если индикатор № 4 не горит),
- а) для AISIKAI 400…3200А: индикатор №.6 горит, показывая, что реле управления от резервного источника (электростанции) работает нормально,
- б) для AISIKAI 125…250A: индикатор № 6 горит, показывая, что нажата кнопка (ON) электрического управления.
